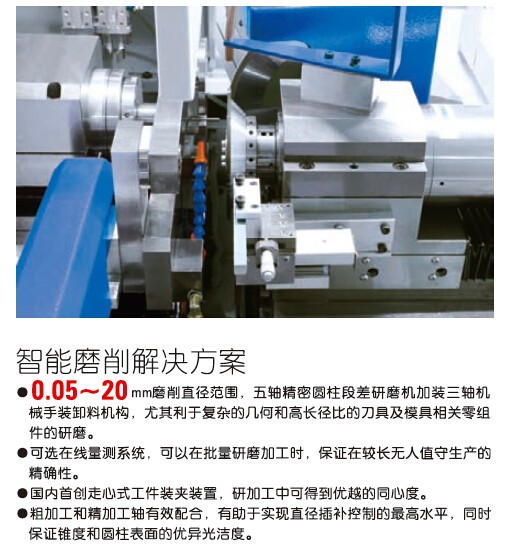

    豪特曼高精密走心式数控段差磨床H3

    一、 规格参数:

    编号

    项目

    单位

    机型: H3

    1

    装夹工件直径范围

    mm

    0.5-20

    2

    磨削工件直径范围

    mm

    0.05-20

    3

    装夹/磨削工件最大长度

    mm

    300/200

    4

    控制系统(CNC-4轴)


    ANCA-X/Y/Z/Z1

    5

    送收料站系统(CNC-3轴)


    ANCA-U/V/W

    6

    粗磨

    砂轮尺寸(直径×宽度×孔径)

    mm

    250×20×31.75

    7

    砂轮转速

    rpm

    0~8500(电主轴)

    8

    砂轮最大线速度

    m/s

    90

    9

    砂轮主轴马达

    KW

    8.5/20

    10

    精磨

    砂轮尺寸(直径×宽度×孔径)

    mm

    150×20×31.75

    11

    砂轮转速(电主轴)

    rpm

    0~12000(电主轴)

    12

    砂轮最大线速度

    m/s

    90

    13

    砂轮主轴马达

    KW

    5.0

    14

    X/Y/Z/Z1轴最小进给量

    mm

    0.001

    15

    Y轴行程

    mm

    20

    16

    Z轴行程

    mm

    380

    17

    X轴行程

    mm

    80

    18

    Z1轴行程

    mm

    55

    19

    X/Y/Z/Z1轴伺服马达

    KW

    2.0

    20

    工作头主轴台马达

    KW

    1.0

    21

    工作头主轴转速

    rpm

    0-2000

    22

    高压油泵

    KW

    0.25

    23

    工作头主轴旋转方式


    固定

    24

    保障长度定位方式


    前定位

    25

    机械手U/V/W轴伺服马达

    KW

    1.0

    26

    研削夜箱

    mm

    300*300*1000

    27

    毛重(大约)

    Kg

    5000

    28

    外形尺寸(长×宽×高)

    mm

    2450*1980*2000

     二、设备功能说明:1、

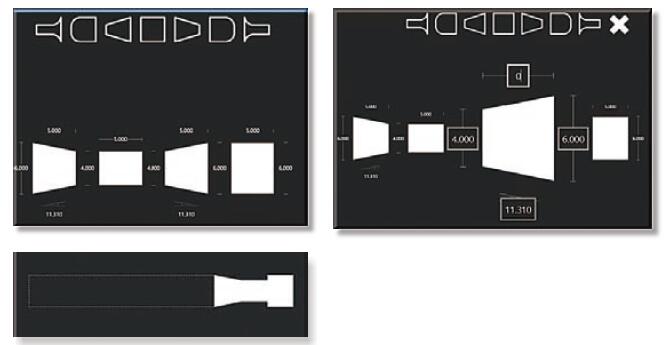

    2、 操作人员可根据定义的各种形状简图,针对工件的形状,快速排列组合图形并输入相关参数,即可完成编程加工图形。


    3、、 精密线型导轨及精密滚珠丝杆持续不断地受到自动润滑系统的润滑,确保更长使用寿命,及能长期保持最佳精度。冷却和润滑系统皆与机体分开,消除振动并且有利散热。

    4、 砂轮主轴选用高精密电主轴,主轴通过内部油冷却保持恒温,并加装可调速装置,砂轮最高线速度可达90m/S,针对不同直径工件,加工方便快捷,保证效率。



  • 2020-11-02 17:01

    铝合金专用钻头,能对变形铝合金、铸造铝合金等有色金属,适合长切削,特殊的槽型和处理工艺,更加排屑流畅,耐用度更好。

  • 2020-09-27 17:53

    此款产品专门针对热处理材料的加工,可加工HRC55度以内的材料。110元/ 盒为零售价,最终价格按量决定,欢迎咨询。

  • 2020-08-08 14:18

    (内有客户需求图,可开查看)
    想开发国外客户做外贸,开展海外市场可以加我微信 我司可以提供一款外贸客户开发系统,可以帮你快速的搜索采集到国外直接想采购你产品的客户,直接对接直接联系的   手机同微信19963211319
    (不仅仅是铣刀和钻头,不限制产品以及开发的国家,都可以随时联系咨询)

  • 2020-05-20 16:35

    模块化铰削系统主要由主柄、调节机构、刀杆、刀头四大部分组成,主柄与调节机构连接,调节机构与刀杆连接,刀杆与刀头连接,根据现场的情况可灵活组合,更便于加工应用。由于系统误差小,可实现高速,稳定,安全切削。同时刀头重复定位精度很高,降低了因换刀造成的系统误差,降低了废品率,提高了加工的安全性。

    模块化铰削系统作用于孔类零件的精加工,可替代传统镗刀加工,安全稳定,完美的解决贯穿孔、不完整孔,深孔的难题,效率至少是传统镗刀的5倍以上;相对于传统铰刀加工,具有系统性、稳定性、安全性,刀头可换,操作简便,效率更高;并且加工精度高,表面质量好,最高Ra可达到0.25um,替代部分珩磨工序。

    对于批量产品:尺寸稳定性、一致性好,寿命高,调整快捷,效率高,非常适合自动化生产乃至智能化生产。对于小批量高精度的非标产品:刀头可换,应用更加灵活,废品率低,孔公差以及圆度都可以达到极高的要求。
