介绍
01
传动轴的主要作用是将发动机产生的动力传递给车轮，具体来说，在手动挡汽车中，它连接发动机和变速器，再通过差速器将动力分配给驱动轮。传动轴不仅要承受来自发动机的扭矩，还要确保动力平顺地传递，因此通常采用高强度钢等坚固材料制造，以保证其耐久性和可靠性。
此外，齿轮轴作为变速器内部的重要组成部分，它的设计和材质选择同样关键，直接影响到换挡的顺畅度和整个传动系统的效率。

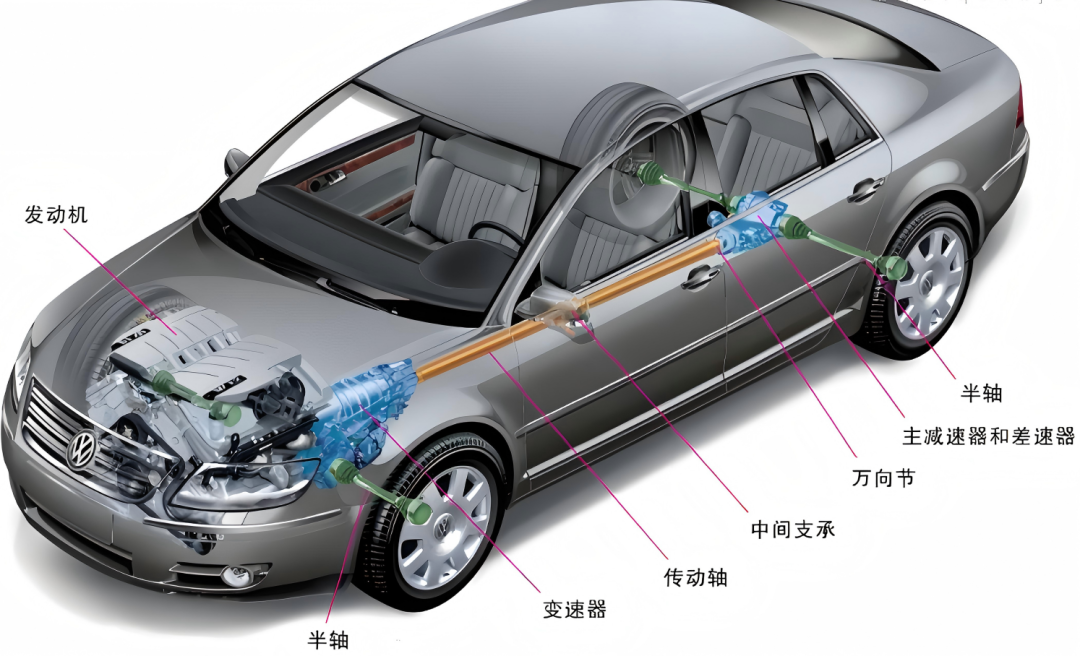

汽车传动系统示意图

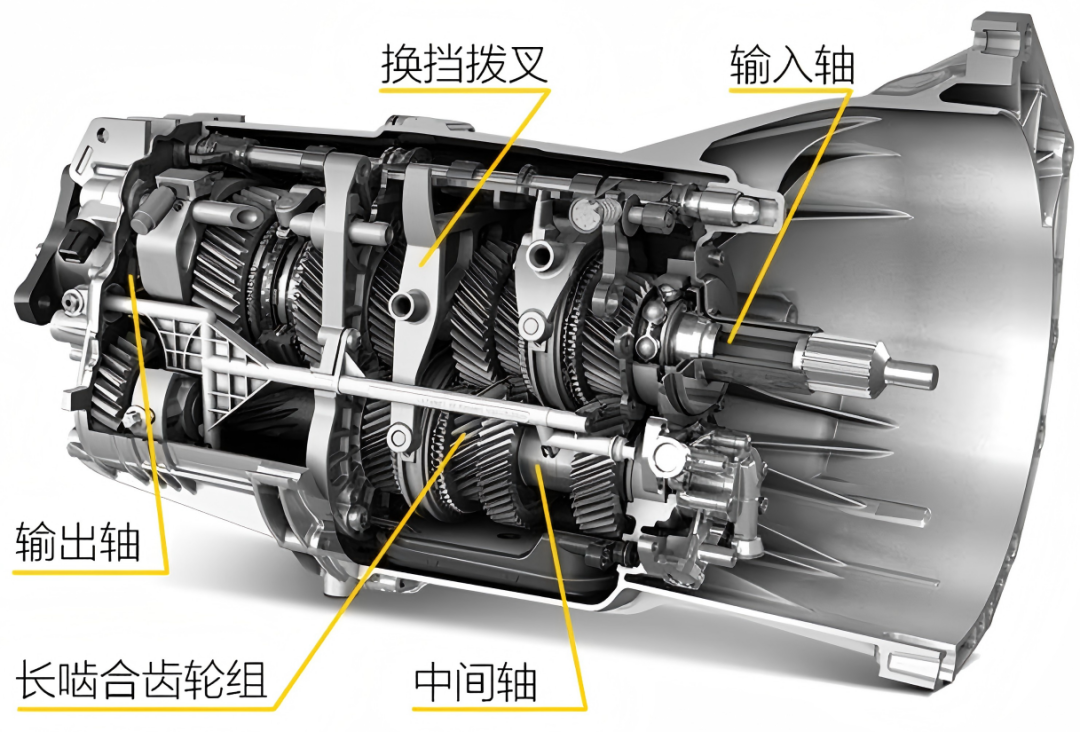

变速器结构示意图
零件信息与客户要求
02

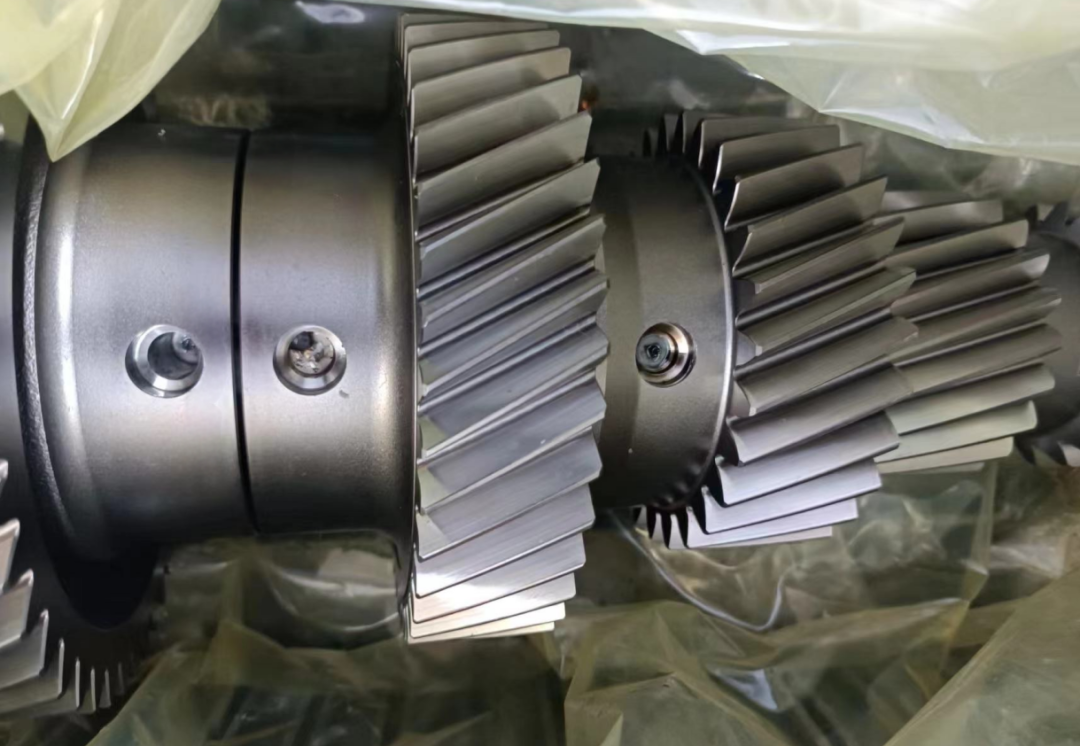

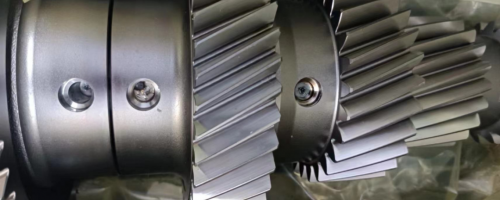

• 被加工零件：齿轮传动轴
• 被加工材料：10CrMo11（渗氮硬化层HRC58-63）
• 加工机床设备：立式加工中心
• 冷却方式：内冷（乳化液）
• 加工部位：∅10/14阶梯安装孔底孔
• 寿命要求：180件

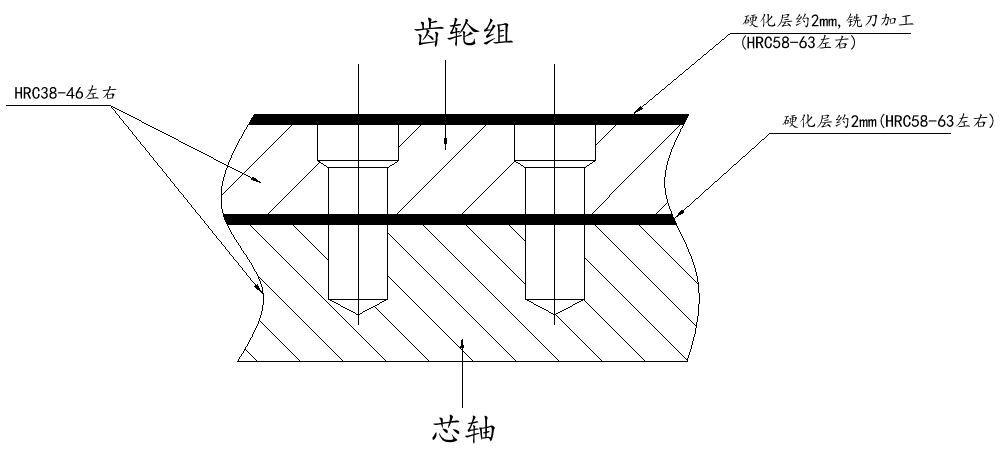

· 产品零件图纸：
零件加工难点
03
1. 本次加工的孔需要同时经过齿轮轴外圈和芯轴两种零件，这两种零件均进行了渗氮处理，表面硬度高达HRC58-63。高硬度不仅会加剧刀具刃口的磨损，还可能导致刃口崩裂，这对刀具性能提出了极高的要求。
3. 一个零件上共有三个孔需要加工，但由于设备整体运行速度较快，在钻第一个孔时，冷却压力流量尚未完全到位，导致钻头在开始钻孔时冷却不充分。这会使刀具刃口容易粘屑，产生积屑瘤，进而影响刀具刃口的性能和寿命。
4. 客户对刀具成本控制的比较严格，要求刀具的使用寿命均需达到既定的要求，并且使用完后不能有较大缺口，以便能进行多次修磨。

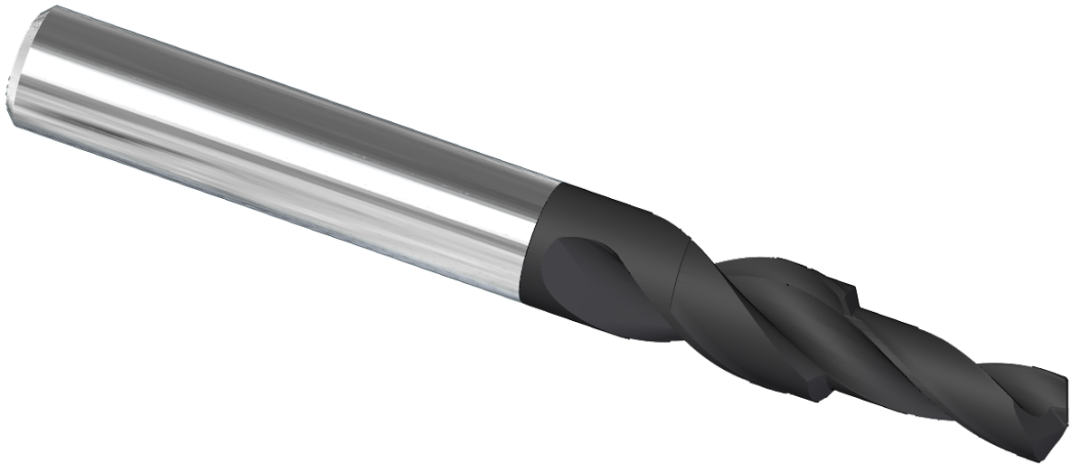

锑玛优化刀具
04
设计特点：
1. 钻头的槽型和螺旋角进行了特殊设计，并对排屑槽进行了高抛光处理，确保钻头在加工时排屑顺畅。这些设计不仅提高了钻头的加工性能，还延长了其使用寿命。
2. 钻头前角进行了针对性设计，切削刃口采用了高抛光工艺和特殊钝化方式，既减少了刀具在加工时铁屑粘连刃口的概率，又保证了切削刃口的强度。
3. 钻头的横刃部位采用了特殊的定心设计，确保了加工时的稳定性，从而为刀具的整体性能提供了有效保障。
4. 刀具的原材料和涂层进行了针对性的匹配组合，选用了高性能的硬质合金材料和具有高耐磨性和良好热稳定性的PVD涂层。通过科学的材料和涂层匹配选择，确保刀具在满足性能要求的同时，达到客户的最高性价比要求，有效降低了综合使用成本。
最终测试结果
05
锑玛切削参数：
· 刀具直径：∅9.8/∅14
• 转速：1600r/min
• 进给：0.2mm/r
· 原品牌刀具寿命：180件
• 锑玛刀具寿命：220-250件（寿命提升22%-39%，并且性能稳定）
