　　轴瓦的材料结构有一个特点，一般是以钢材为基体，再覆盖一层其他材料（以铜为主，也有其他合金材料），形成一种复合材料。我们一个生产轴瓦的客户，在轴瓦成型为半圆之前，先将铝合金与钢片压制成型，形成钢铝复合材料，再将铝合金材料的一面做倒角（两侧），使用的机器为专机，采用专用倒角铣刀，而且两侧同时加工，效率非常之高。锑玛工具专门开发了此类倒角铣刀，替换了进口品牌，在不降低客户切削效率的同时，大幅降低刀具成本。

应用案例
工件名称：轴瓦
材    料：Q235A+铝合金  80mm长*10mm宽*2mm厚
工    艺：采用右旋右切和左旋左切倒角铣刀同时加工钢带左右两侧及倒角
机    床：双主轴专机  外冷
切削速度：13000rpm  367m/min
进给速度：0.7mm/r
刀具规格：D8/D10阶梯倒角铣刀（6刃）
失效形式：零件产生毛刺
寿    命：一万件
修磨次数：3次以上

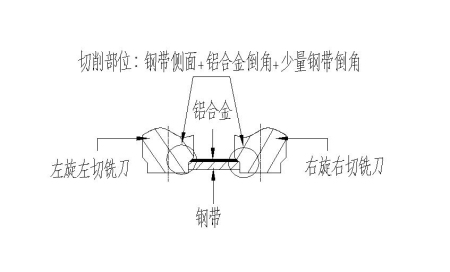

钢铝复合材料的倒角铣削示意图

     从以上说明中看出，这个倒角加工的主要特点有三个：1.双主轴同步加工，走刀方向为同向，所以刀具的切向设计要相反。同时，要求刀具直径的一致性高，左右两侧的铣削刃直径要保证在0.01mm以内；2.切削速度非常高，367m/min。这要求刀具的耐磨性非常高，材料和涂层都得选用针对性的种类；3.铣削加工中，铣刀侧刃加工钢带的侧面，倒角部位大部分切除的是铝合金，少量钢材也会被切除。因为被切削的材料不同，刀具的角度设计和刃口处理就不能单独照搬铝合金标准或者钢材标准，必须得找到一个平衡点，以确保侧刃及倒角处的寿命同步达到最高。

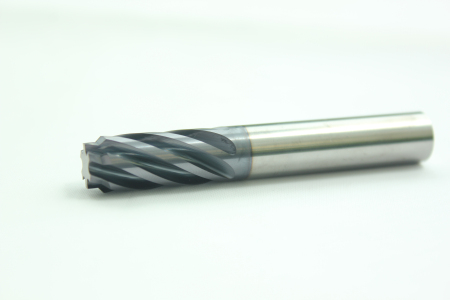

锑玛右旋右切阶梯倒角铣刀

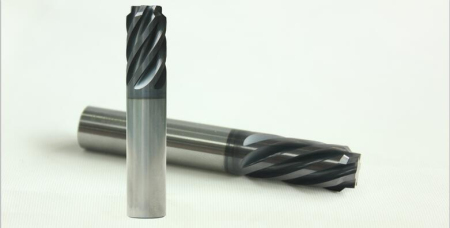

锑玛左旋左切阶梯倒角铣刀

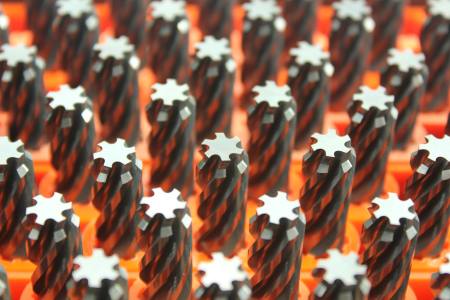

批量倒角铣刀美图
