CIMT2025展位号：B1-025

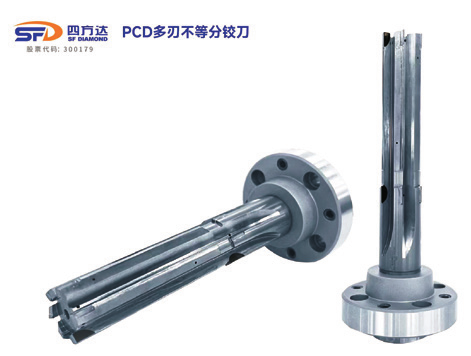

四方达携其自主研发的PCD多刃不等分铰刀（精加工）亮相（CIMT2025）展会，诚邀莅临展位。

四方达旗下刀具系列的核心拳头产品之一的PCD多刃铰刀（精加工）已广泛应用于汽车自动变速箱精密部件——阀板阀芯孔，目前可生产直径范围D4mm-25mm，已全面覆盖市场的需求。

PCD多刃铰刀具有多刃不等分结构优势及选用PCD材料高耐磨性、低摩擦系数、高导热性等特性，产品实际应用中其卓越的切削性能、高效率、高寿命以及优异的表面质量，成为加工有色金属材料及非金属材料的不二之选。

特点1：自主创新，进口替代

（1）自主知识产权。专利号：ZL 2023 2 0220610.7。

（2）多刃不等分齿设计：PCD多刃铰刀（精加工）采用不等分结构设计，刀具有效保障直径公差精度0.002mm，且产品加工顺畅无共振现象，该款刀具的创新设计及时填补了国内市场不等分刀具的技术空缺，及时响应了市场对PCD多刃铰刀在切削加工上更高转速、更高精高质的性能需求并获得客户的认可及好评。

（3）甄选优质切削刃材质及创新角度设计：PCD多刃铰刀（精加工）选用PCD为切削材料，而金刚石的前刀面是高光的平面，实际在切削加工中需满足不同切削角度的加工需求，在不可改变切削刃材质的角度前提下，需对刀具的前角及刃倾角结构进行创新并有效控制切削力的方向。这款PCD多刃铰刀（精加工）已完美结合了四方达自主研发的金刚石材料的特性及刀具结构设计，经过市场实际加工验证，已替代进口刀具。

特点2：高精密转接结构设计，刀具跳动≤3um

四方达PCD多刃铰刀（精加工）根据客户现场工况及需求，支持更多结构设计如：法兰结构、直柄连接方式，直槽、螺旋槽设计结构等。

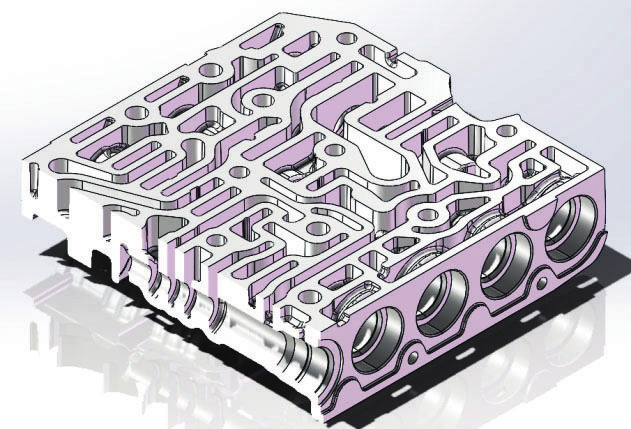

特点3：3D模拟实验，有效保障高强度高精密加工

高精密零部件的加工，对刀具的高强度、高精度的要求更为苛刻，四方达在产品设计初期以满足刀具强度为前提，3D模拟刀具静平衡，超轻化产品结构设计极大提高加工转速，动平衡参数：S12000，G2.5。

案例一：应用于阀板活塞孔精加工

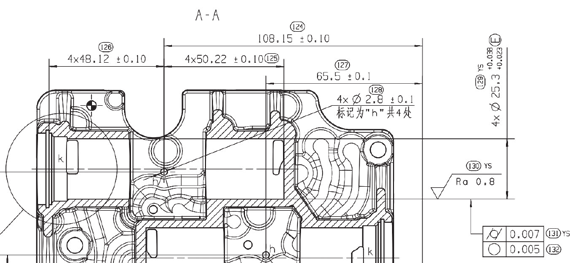

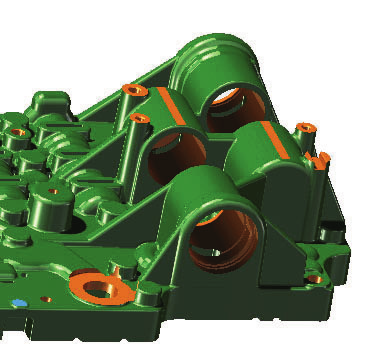

工件图纸

（1）工件加工要求：

孔径公差：D25.3（+0.023，+0.038），形状公差：圆柱度：0.007mm，圆度0.005mm，粗糙度：Ra0.8。

（2）产品加工参数：S2500，F1000；

（3）产品加工寿命：10000件；

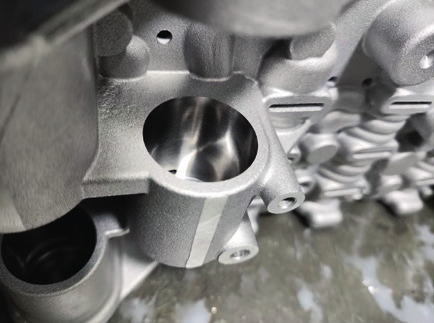

（4）满足工件加工需求，工件加工效果图如下：

案例二：应用于汽车阀板阀芯孔精加工

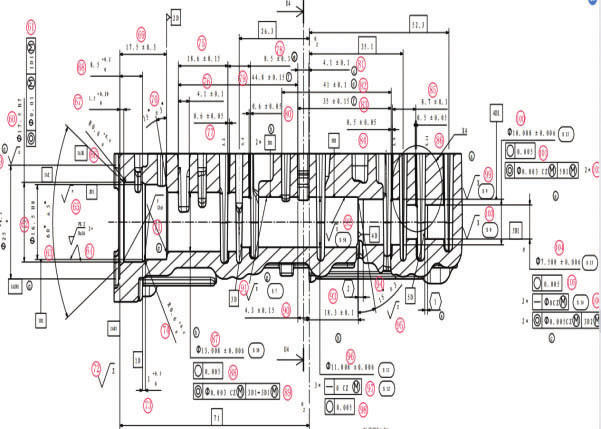

（1）工件加工要求：孔径公差：

D7.5±0.006，D10.008±0.006，D11.008± 0.006，D13.008±0.006；形状公差：圆度0.005mm；形位公差：同轴度：0.003mm；粗糙度：Rz4。

（2）产品加工参数：S5400，F1800；

（3）专利号：ZL 2023 2 0220610.7；

（4）产品加工寿命：8000-10000件；

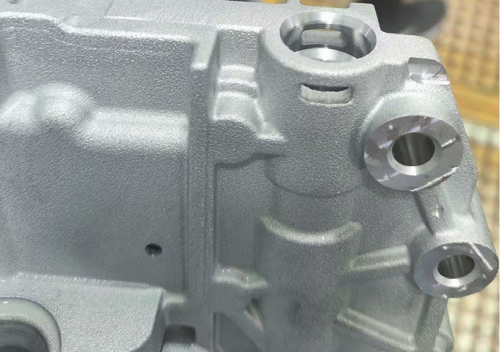

（5）满足工件加工需求，工件加工效果图如下。
